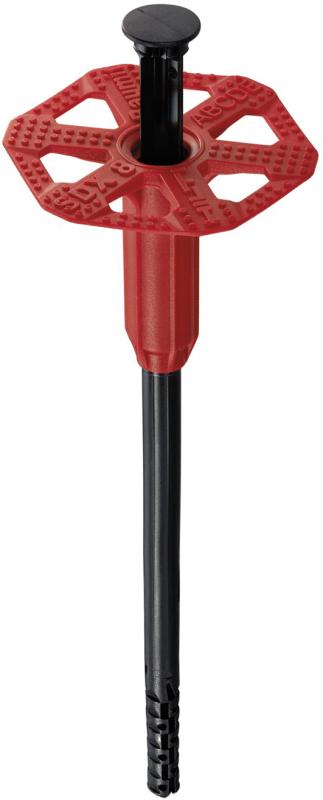

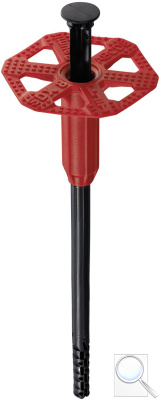

Hmoždinky Baumit SDX 8
Talířové hmoždinky s plastovým zatloukacím trnem
Značka: Baumit
Univerzální talířové hmoždinky s plastovým zatloukacím trnem. Vhodné pro připevnění tepelněizolačních desek do betonu, plných i děrovaných cihel, lehčeného betonu a pórobetonu. Vrtaný otvor ∅ 8 mm, kotevní hloubka min. 30 mm.

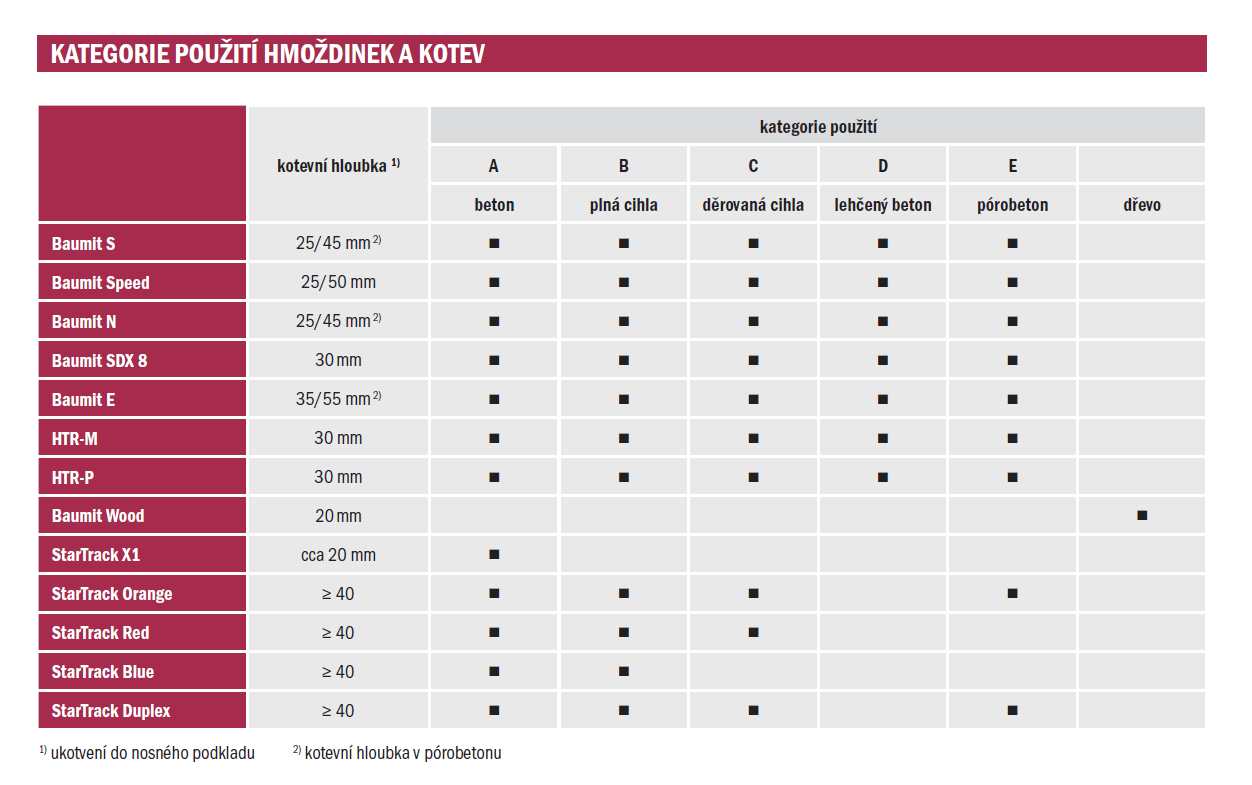

Kategorie použití hmoždinek a kotev
Složení
- Trn: polyamid
- Tělo: polypropylén
Vlastnosti
Vysoce účinné kotvení zateplovacích systémů, efektivní montáž několika údery.
Použití
Dodatečné mechanické kotvení zateplovacích systémů Baumit do betonu, plných i děrovaných cihel, lehčeného betonu a pórobetonu.
Technické údaje
| Kotevní hloubka: |
≥ 30 mm beton, plné cihly, děrované cihly, lehčený beton, pórobeton |
| Spotřeba: | min. 6 ks/m² |
| Průměr dříku: | 8 mm |
| Průměr talířku: | 60 mm |
| Materiál: | trn polyamid, polypropylen |
| Montáž: | pomocí kladiva |
| Min. hloubka vrtání: | 430 mm |
| Kategorie použití dle ETA: | A, B, C, D, E |
|
Délka hmoždinky (mm) |
Tloušťka fasádní desky
(mm) |
Počet ks v kartonu |
|
|---|---|---|---|
| novostavba | rekonstrukce | ||
| SDX 8x100 | 60 | 40 | 100 |
| SDX 8x120 | 80 | 60 | 100 |
| SDX 8x140 | 100 | 80 | 100 |
| SDX 8x160 | 120 | 100 | 100 |
| SDX 8x180 | 140 | 120 | 100 |
| SDX 8x200 | 160 | 140 | 100 |
| SDX 8x220 | 180 | 160 | 100 |
| SDX 8x240 | 200 | 180 | 50 |
| SDX 8x260 | 220 | 200 | 50 |
| SDX 8x280 | 240 | 220 | 50 |
| SDX 8x300 | 260 | 240 | 50 |
Skladování
Chránit před UV zářením a znečištěním.
Zpracování
Vrtání otvorů:- Otvory pro hmoždinky vrtat výhradně v oblasti s lepicí hmotou až jejím po dostatečném zatuhnutí. Průměr vrtáku musí odpovídat jmenovitému průměru dříku hmoždinky.
- Do betonu a plných cihel vrtat s příklepem, do vysoce porézních hmot a hmot s dutinami vrtat bez příklepu. Desky z minerální vlny nejdříve propíchnout vrtákem.
- Hloubka vrtání = kotevní hloubka + 10 až 15 mm.
- Hmoždinky osazovat do otvorů tak, aby jejich talířky přiléhaly k líci tepelně izolačních desek.
- Trny aktivovat kladivem a následně přezkoušet pevnost spoje.
- Chybně osazená nebo jinak deformovaná hmoždinka musí být odstraněna a vzniklý otvor vyplněn používaným tepelně izolačním materiálem. Následně poblíž osadit hmoždinku novou.
