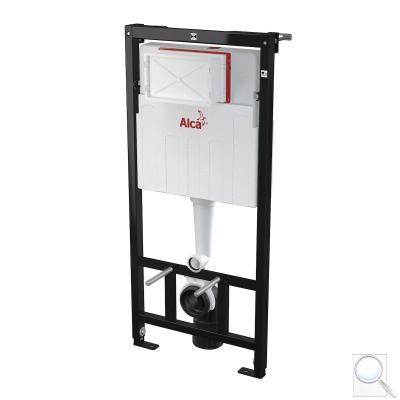

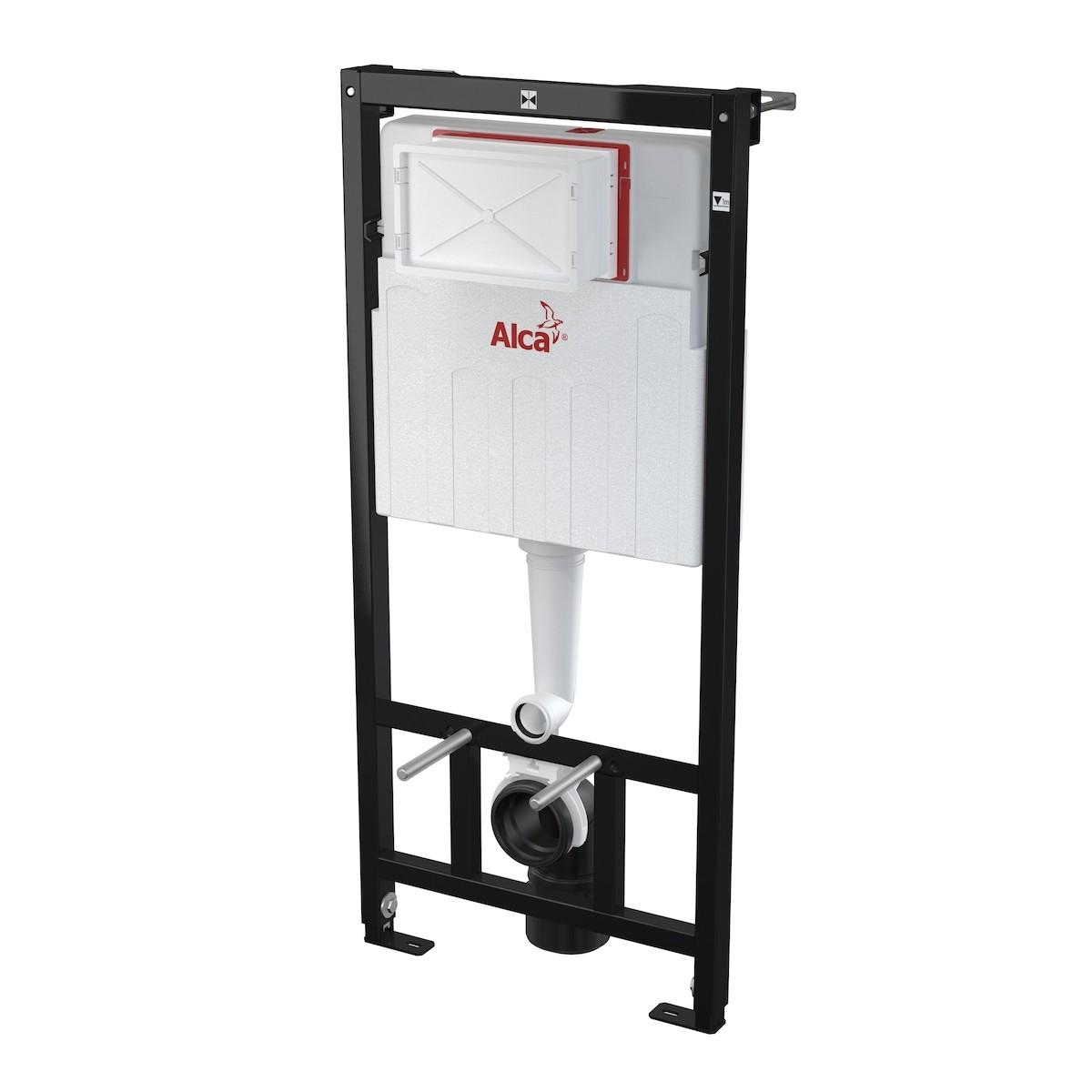

Nádržka do lehké stěny k WC Alcaplast AM101/1120
Značka: Alcaplast
Kód(y) zboží: AM1011120
Pro závěsné WC. Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce.
Technické parametry
- Připojení vody zezadu nebo shora montážními otvory G1/2 "
- Funkční rozsah tlaku vody 0,05–0,8 MPa
- Doporučený rozsah tlaku vody 0,3–0,5 MPa
- Velké spláchnutí 6–9 l
- Malé spláchnutí 2,5–3,5 l
- Standardní nastavení velkého spláchnutí 6 l
- Standardní nastavení malého spláchnutí 3 l
- Hygienická rezerva 3 l
- Objem vody v nádržce 9 l
- Zátěžová zkouška 400 kg
Vlastnosti
- Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
- Viditelné označení nivelace a středové rysky
- Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
- Rohový ventil s možností na napojení na potrubní systém Mepla
- Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
- Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
- Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
- Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
- Duální splachování nezávisle nastavitelné s hygienickou rezervou
- Možnost vestavby oddáleného nebo senzorového splachování
- Kompatibilní se všemi ovládacími tlačítky Alcaplast
- Servisní práce bez použití nářadí
- Přívod vody zezadu/shora uprostřed
- Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
- Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
- Montážní hloubka nastavitelná v rozmezí 20–95 mm
- Stavební hloubka 125 mm
- Materiál nosné konstrukce: kov ošetřený práškovou barvou
Rozsah dodávky
- Nádrž s napouštěcí a vypouštěcí armaturou
- Samonosný rám
- Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
- Šroub mechanismu 2 ks
- Fixační set: vrut Ø 8 × 60–4 ks, hmoždinka Ø 12–4 ks
- Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
- Koleno odpadu HT 90/90 polyethylen, PE-HD
- Redukce odpadu HT 90/110 polyethylen, PE+HD
- Těsnění přívodu, vývodka polypropylen, vrapová vložka
- Těsnění odpadu, propojka polypropylen, těsnění propojky
- Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
- Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
Vlastnosti a varianty
Vlastnost | Varianta |
---|---|
Druh | nádržka |
Určení | k WC |

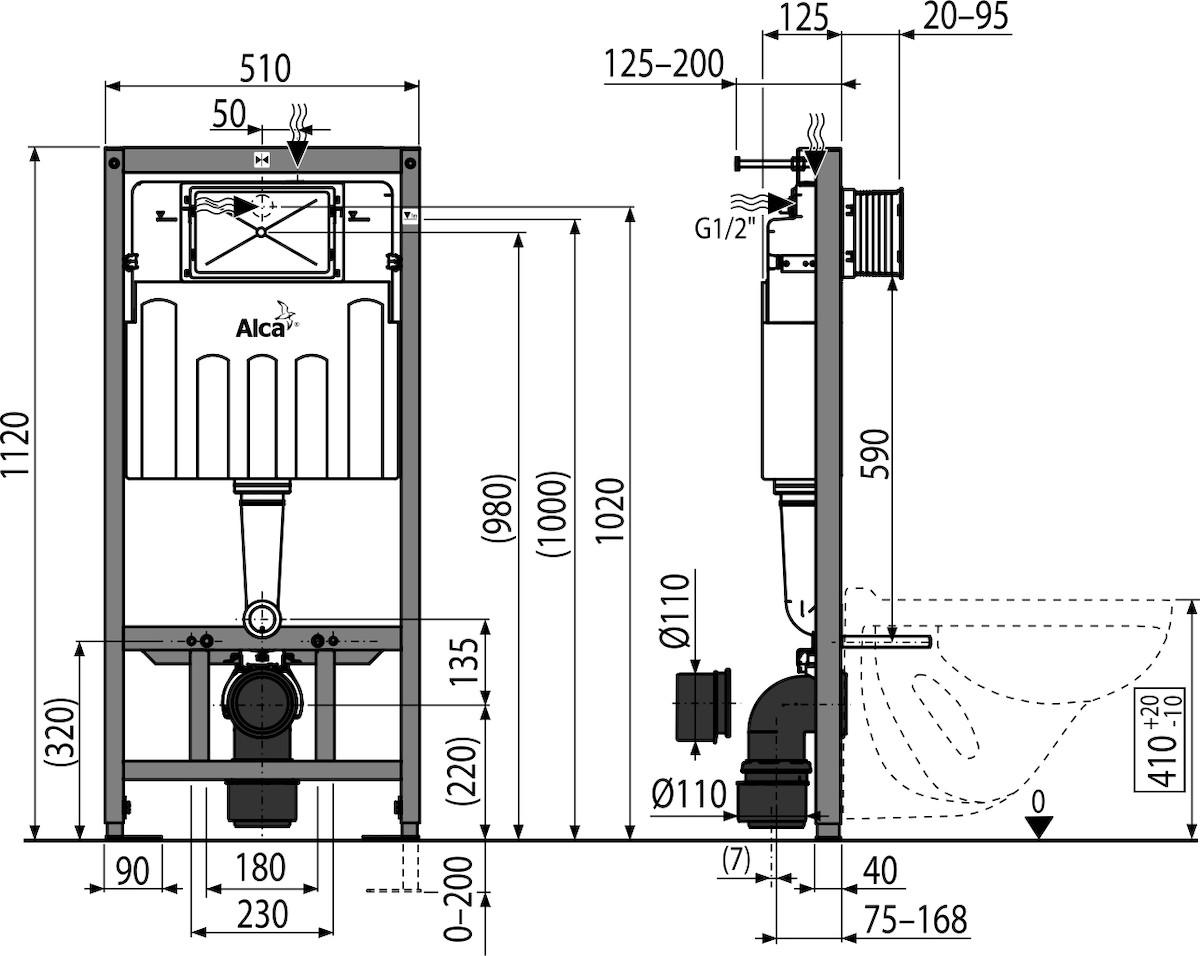

Šířka | 51 cm |
Hloubka | 12,5 cm |
Výška | 113 cm |
Použití modulu | do lehkých stěn / předstěnová |
Objem malého spláchnutí | 2,5-3,5 l |
Objem velkého spláchnutí | 6-9 l |
Stavební výška | 112 cm |
Montáž | do lehké stěny |
Určení | k WC |
