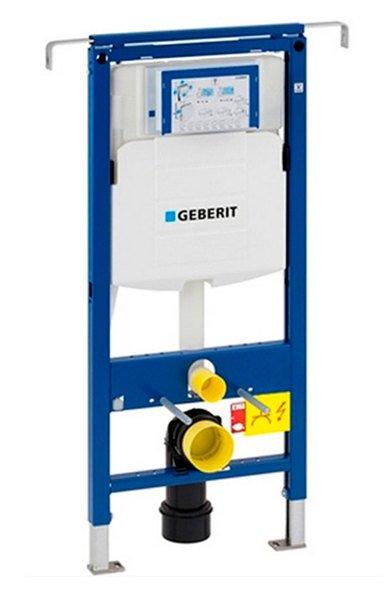

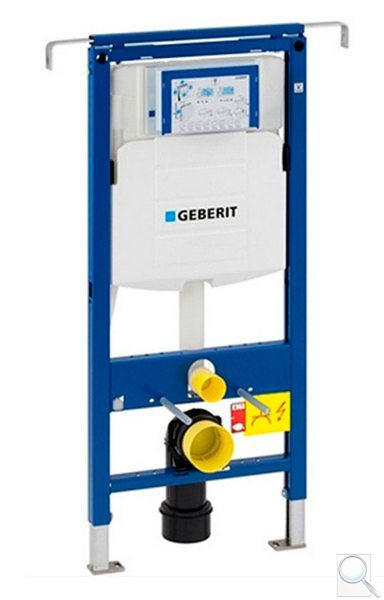

Nádržka do lehké stěny k WC Geberit Duofix
Do montovaných dřevostaveb nebo bytových jader panelových domů
Značka: Geberit
Kód(y) zboží: 111.355.00.5
Montážní prvek pro suché procesy určený k montáži mezi dvě stěny. Jeho uchycení do stran oceníte všude tam, kde zadní stěna není dostatečně únosná, nebo kde je uchycení do bočních stěn technicky jednodušší.
Účel použití
- Pro konstrukce prováděné suchým procesem
- K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- K montáži do instalačních stěn vysokých na výšku místnosti
- K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- K montáži do úzkých prostor a výklenků
- Pro závěsná WC s připojovacími rozměry podle EN 33:2011
- Pro závěsná WC s vyložením do 62 cm
- Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- Pro tloušťky podlahy 0–20 cm
Vlastnosti
- Samonosný rám s nanesenou práškovou barvou
- Nastavitelný do šířky
- Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
- Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- Podpěry pozinkované
- Podpěry nastavitelné 0–20 cm
- Podpěry s protiskluzovou úpravou
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 5 a do systémových profilů Geberit Duofix
- Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
- Upevnění připojovacího kolena zvukově izolované
- Splachovací nádržka pod omítku s ovládáním zepředu
- Splachovací nádržka pod omítku izolovaná proti orosování
- U nastavení z výroby je možné okamžité dodatečné spláchnutí
- Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- Přívod vody vzadu nebo nahoře uprostřed
- Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- S možností upevnění pro přívod elektřiny
Technické údaje
- Tlak při průtoku 10-1000 kPa
- Maximální teplota vody 25 °C
- Splachovací množství, nastavení ve výrobě 6 a 3 l
- Velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
- Malé splachovací množství, rozsah nastavení 3-4 l
Obsah dodávky
- Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- Připojovací souprava pro WC, ø 90 mm
- Připojovací koleno 90° z PE-HD, ø 90 mm
- Přechodka z PE-HD, ø 90 / 110 mm
- 2 ochranné zátky
- 2 závitové tyče M12
- Upevňovací materiál

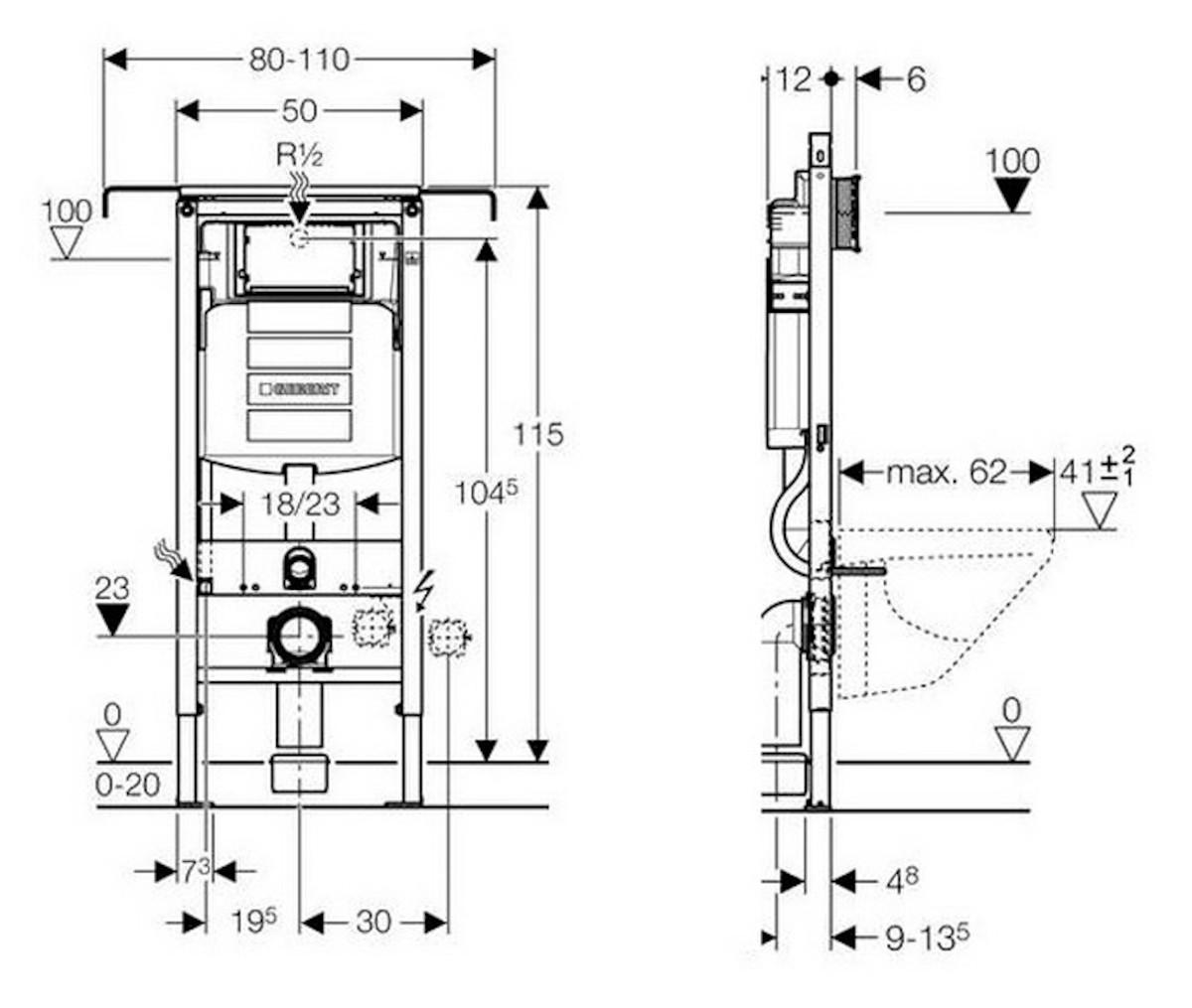

Vlastnosti a varianty
Vlastnost | Varianta |
---|---|
Druh | nádržka |
Určení | k WC |
Šířka | 80 cm |
Hloubka | 12 cm |
Použití modulu | do lehkých stěn / předstěnová |
Objem malého spláchnutí | 3-4 l |
Objem velkého spláchnutí | 4,5-6-7,5 l |
Stavební výška | 112 cm |
Série | Duofix |
