Lemování a montážní doplňky VELUX

Lemování jsou navržena podle specifické velikosti střešních oken a jejich tvaru, aby bylo možné zajistit perfektní vodotěsné napojení. Pomocí lemování lze také zkombinovat více střešních oken.

Značka: VELUX®

Přejít k nabídce produktů?

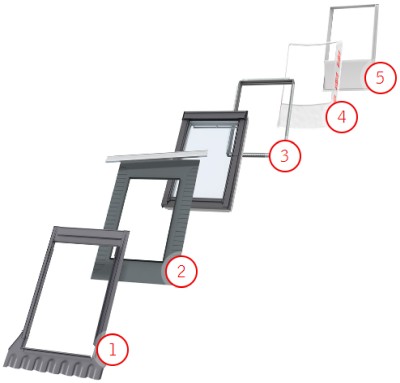

Lemování produktová mapa

Zajišťuje perfektní vodotěsný spoj a napojení střešního okna na střechu.Jeho montáž je snadná, rychlá a bezproblémová. Je vyrobeno z vysoce kvalitních materiálů a je vhodné pro každou střešní krytinu a většinu sklonů střechy.

Lemování přesně odpovídají rozměrům oken a dokonale se spojují se střešní krytinou. Součástí sad lemování je hydroizolační sada (typ BFX), případně zateplovací rám (BDX).

Hydroizolační fólie zajišťuje neprodyšné těsnění mezi střešním oknem, latěmi a střešní krytinou.

  • Snadná montáž. Fólii stačí umístit na okno a rozložit.
  • Součástí balení je nastavitelný a samonosný drénážní odtokový žlábek, který odvádí vodu z prostoru nad oknem.

Zajišťuje tepelnou izolaci kolem rámu střešního okna, čímž snižuje ztráty tepla a zabraňuje tepelným mostům.

  • Vyroben z PE (polyetylenové) pěny, pro těsné a spolehlivé osazení do střešní konstrukce.
  • Dvě vrstvy pěny, pružná a tuhá, pro snadnou, rychlou a těsnou instalaci.

Parozábrana VELUX dokonale zapadne do drážky střešního okna a při montáži ušetří spoustu času a starostí. Zaručuje parotěsnost i vzduchotěsnost a zabraňuje tvorbě kondenzace ve střešní konstrukci.

  • Dokonale přizpůsobená rozměrům střešního okna.
  • Předinstalované svařené rohy a dvojité pryžové těsnění pro záruku parotěsnosti.
  • Unikátní aplikační nástroj pro upevnění parozábrany do drážky okna v jediném kroku.
Ostění VELUX umožňuje rychlé a snadné napojení střešního okna na povrchovou úpravu vnitřního stropu. Bílý pololesklý povrch a přibalené bílé lišty vytváří esteticky uspokojivý spoj mezi střešním oknem a stěnou.

Sady lemování pro bezchybnou instalaci

Sady lemování VELUX® obsahují vše, co potřebute pro co nejlepší výsledek instalace.

Instalační sada Basic obsahuje lemování a hydroizolační sadu BFX, která chrání před všemi povětrnostními vlivy. Pokud potřebujete přidanou izolaci, zvol instalační sadu Energy, která navíc obsahuje zateplovací sadu BDX. Ta přispívá ke snížení tepelných ztrát a tepelných mostů.

Lemování Basic

(Varianta 1000)

Sada lemování chránící před všemi povětrnostními vlivy

Snadno instalovatelné nezateplené lemování pro všechny povětrnostní podmínky. (Včetně hydroizolační fólie BFX a drenážního odtokového žlábku.)

  • Dokonalá vodotěsnost za každého počasí

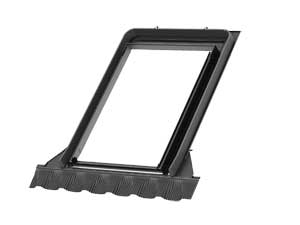

Lemování

Hydroizolační sada BFX

Lemování Energy

(Varianta 2000)

Sada lemování s přidanou izolací

Moderní instalační řešení obsahuje všechno to, co základní varianta Basic, a navíc zateplovací rám BDX pro účinnější tepelnou izolaci a eliminaci tepelných mostů.

  • Dokonalá vodotěsnost za každého počasí
  • Kvalitní tepelná izolace

Lemování

Hydroizolační sada BFX

Zateplovací rám BDX

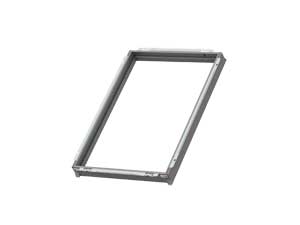

Velux - Zateplovací rám BDX

Lemování Energy+

(Varianta 2000+BBX)

Zateplené lemování Energy doplněné o parozábranu BBX na ochranu střechy před poškozením kondenzací.

  • Dokonalá vodotěsnost za každého počasí
  • Kvalitní tepelná izolace
  • Ochrana střechy před vlhkostí z interiéru

Lemování

Hydroizolační sada BFX

Zateplovací rám BDX

Velux - Zateplovací rám BDX

Parotěsná fólie BBX

VELUX - Parotěsná fólie BBX

Montážní úrovně

Střešní okna VELUX nabízejí dvě montážní výšky, standardní nebo zapuštěnou.

Zapuštěné lemování poskytuje elegantní a úhledný vzhled, protože střešní okno je instalováno o  40 mm hlouběji do střešní konstrukce. To znamená, že nad linii střechy vyčnívá menší část střešního okna.

Střešní okno nainstalované do šikmé střechy
Lemování pro standardní úroveň montáže
Střešní okno nainstalované zapuštěné do šikmé střechy
Lemování pro zapuštěnou úroveň montáže

Lemování pro standardní úroveň montáže

Pro standardní úroveň montáže vybírejte ze široké škály lemování vhodných pro všechny typy střešních krytin. Každé z nich zaručuje vodotěsné napojení a dokonale ladí se střechou.

Lemování okna instalovaného na střeše

Samostatná instalace: EDW
Instalace v sestavách: EKW

Pro krytiny s vysokým profilem, výška profilu 1,5–12 cm. Keramické, betonové tašky nebo plechové krytiny.

Lemování okna instalovaného na střeše

Samostatná instalace: EDZ

Pro krytiny s nízkým profilem, výška profilu 1,5–4,5 cm. Keramické, betonové tašky nebo plechové krytiny.

Samostatná instalace: EDS
Instalace v sestavách: EKS

Pro ploché šindele a břidlici s výškou profilu 1,6 cm (2×0,8 cm).

Samostatná instalace: EDT
Instalace v sestavách: EKT

Pro moderní ploché střešní krytiny s výškou profilu 1,5–4 cm. Kompatibilní také s plochými pálenými a betonovými taškami.

Samostatná instalace: EDQ
Instalace v sestavách: EKQ

Pro plechové panely systém "Click". K dispozici pouze v hliníku.

Samostatná instalace: ZWC

Pro profilované střešní krytiny s jednoduchou a dvojitou stojatou drážkou. Vyrobeno z hliníku.

Lemování pro zapuštěnou úroveň montáže

Zapuštěná montáž se speciálním lemováním EDJ/EDN přináší elegantnější a jednolitější vzhled střechy, protože okno usazuje o 40 mm hlouběji do střešní konstrukce. Zapuštěná montáž se zateplovacím rámem VELUX zároveň snižuje hodnotu součinitele prostupu tepla Uw* daného řešení. Šetří tak energie, snižuje náklady na vytápění a architektům poskytuje větší flexibilitu při navrhování.

Lemování okna instalovaného na střeše

Samostatná instalace: EDJ
Instalace v sestavách: EKJ

Pro krytiny se středně vysokým profilem, výška profilu 1,5–9 cm. EDJ 2000 standardně obsahuje izolační balíček BDX 2000F.

Lemování okna instalovaného na střeše

Samostatná instalace: EDN
Instalace v sestavách: EKN

Pro ploché šindele a břidlici s výškou profilu 1,6 cm (2×0,8 cm). EDN 2000 standardně obsahuje izolační balíček BDX 2000F.

Lemování pro výměnu

Samostatná instalace: EW

Pro krytiny se středně vysokým profilem, výška profilu 1,5–12 cm. Keramické, betonové tašky nebo plechové krytiny.

Samostatná instalace: EL

Pro ploché šindele a břidlici s výškou profilu 1,6 cm (2×0,8 cm).

Instalace v sestavách: ELX

Kompatibilní se všemi typy lemování pro instalaci v sestavách, jako jsou např. EKW, EKS, EKT a další.

Zateplovací a hydroizolační sada

Zateplovací sada BDX izoluje prostor okolo rámu okna, přispívá ke snížení tepelných ztrát a tepelných mostů. Kombinace tvrdé a pružné pěny zajišťuje těsné, energeticky efektivní napojení na konstrukci střechy.

Pro urychlení instalace lze flexibilní zateplovací sadu stlačit.

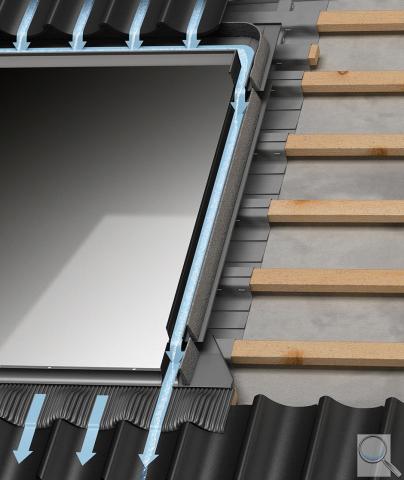

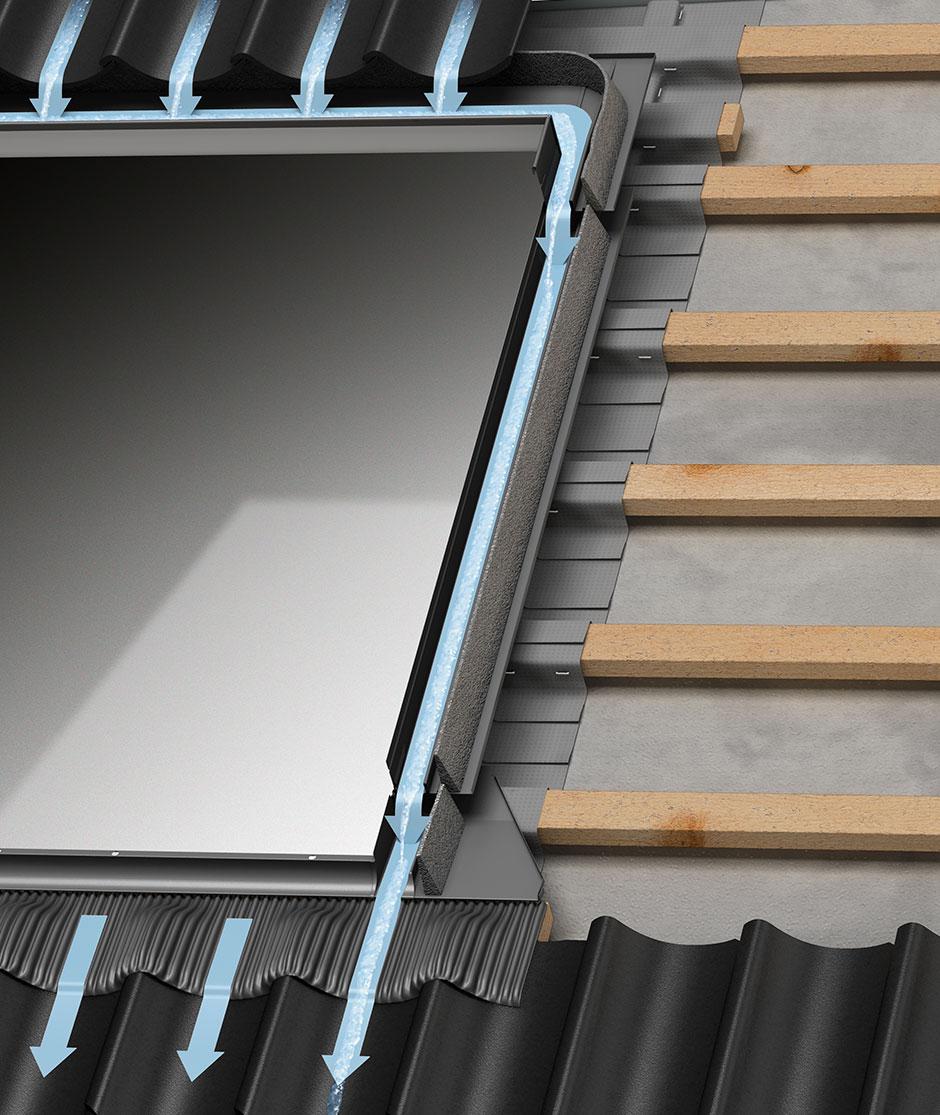

Hydroizolační sada BFX vytváří spojení mezi střešním oknem a podkladovou fólií, které zabraňuje zatékání a pronikání vody. Práce s ní je snadná - jednoduše ji umístěte nad horní hranu okna a rozrolujte.

Součástí hydroizolační sady BFX je i nastavitlený a samonosný odvodňovací žlábek. Ten odvádí vodu od horní části střešního okna.

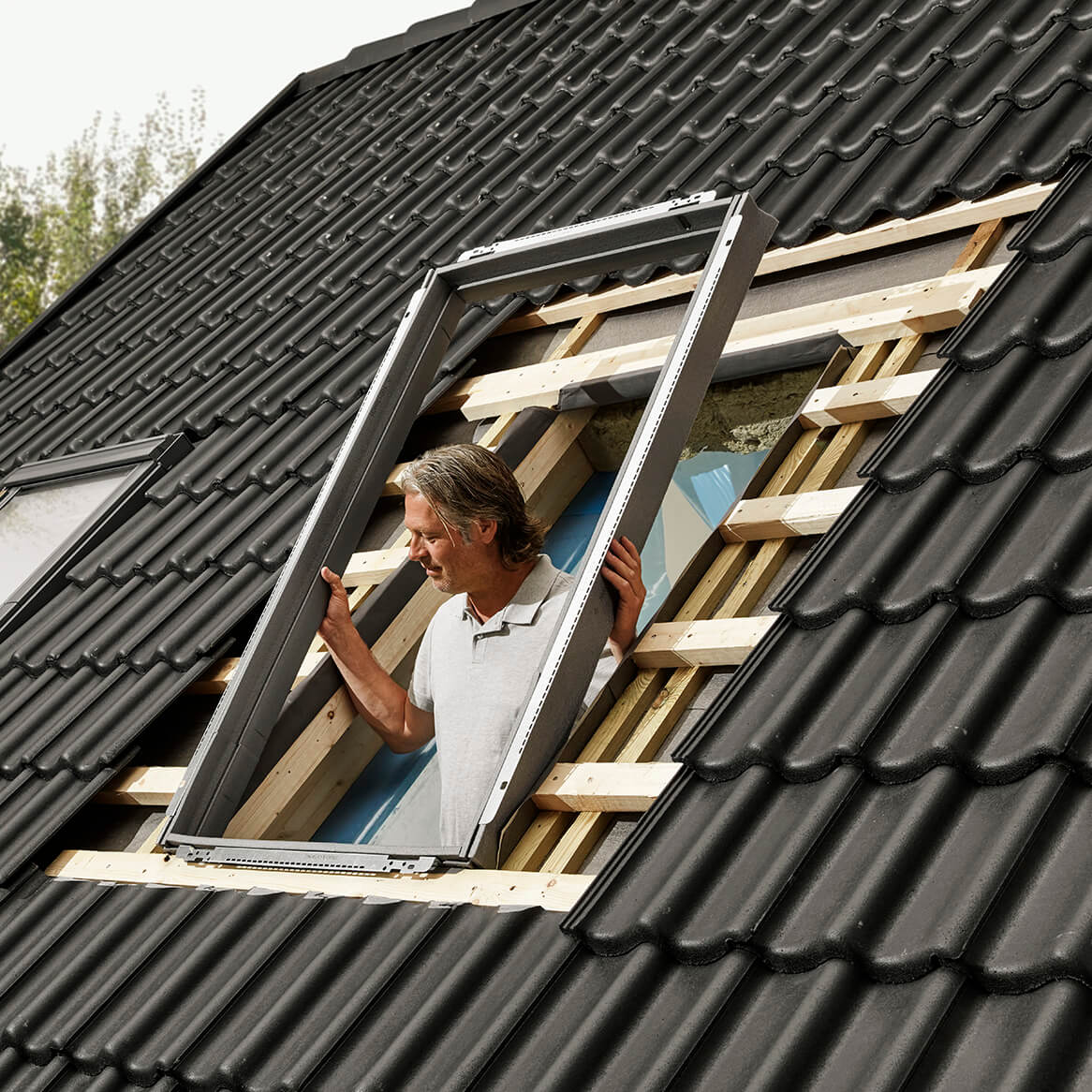

Montážník instalující okno na šikmou střechu

Zateplovací sada BDX

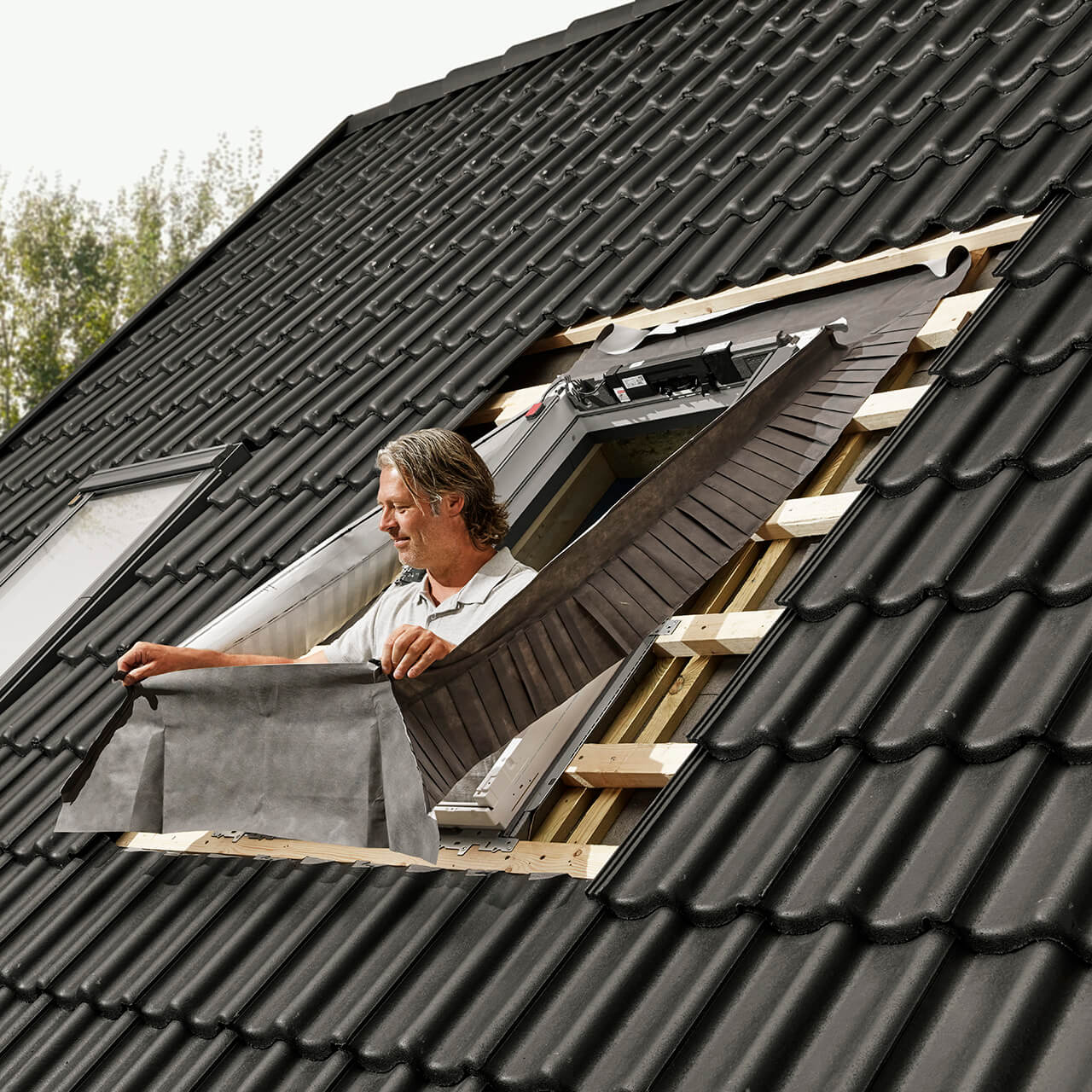

Montážník instalující rám okna na šikmou střechu

Hydroizolační sada BFX

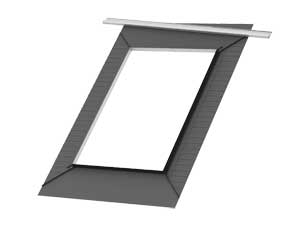

Límec parozábrany

Pro parotěsnou a vzduchotěsnou instalaci, která zabraňuje kondenzaci vodní páry ve střešní konstrukci, použijte parotěsnou fólii VELUX BBX. Parotěsná fólie dokonale lícuje a lze jej snadno namontovat do drážky okna.

Vnitřní ostění

Pokud chcete hotové řešení pro dokončení interiéru v místnosti, ostění VELUX se snadno instaluje a není třeba jej dodatečně natírat. Ostění VELUX jsou vyrobena z odolného PVC materiálu, jsou voděodolná a bezúdržbová a dokonale se hodí ke střešnímu oknu. Jedinečná konstrukce zaručuje prostor pro dodatečný izolační materiál, který zabraňuje vzniku tepelných mostů.

Ostění VELUX se dodává s límcem parozábrany VELUX BBX.

Sestavy střešních oken

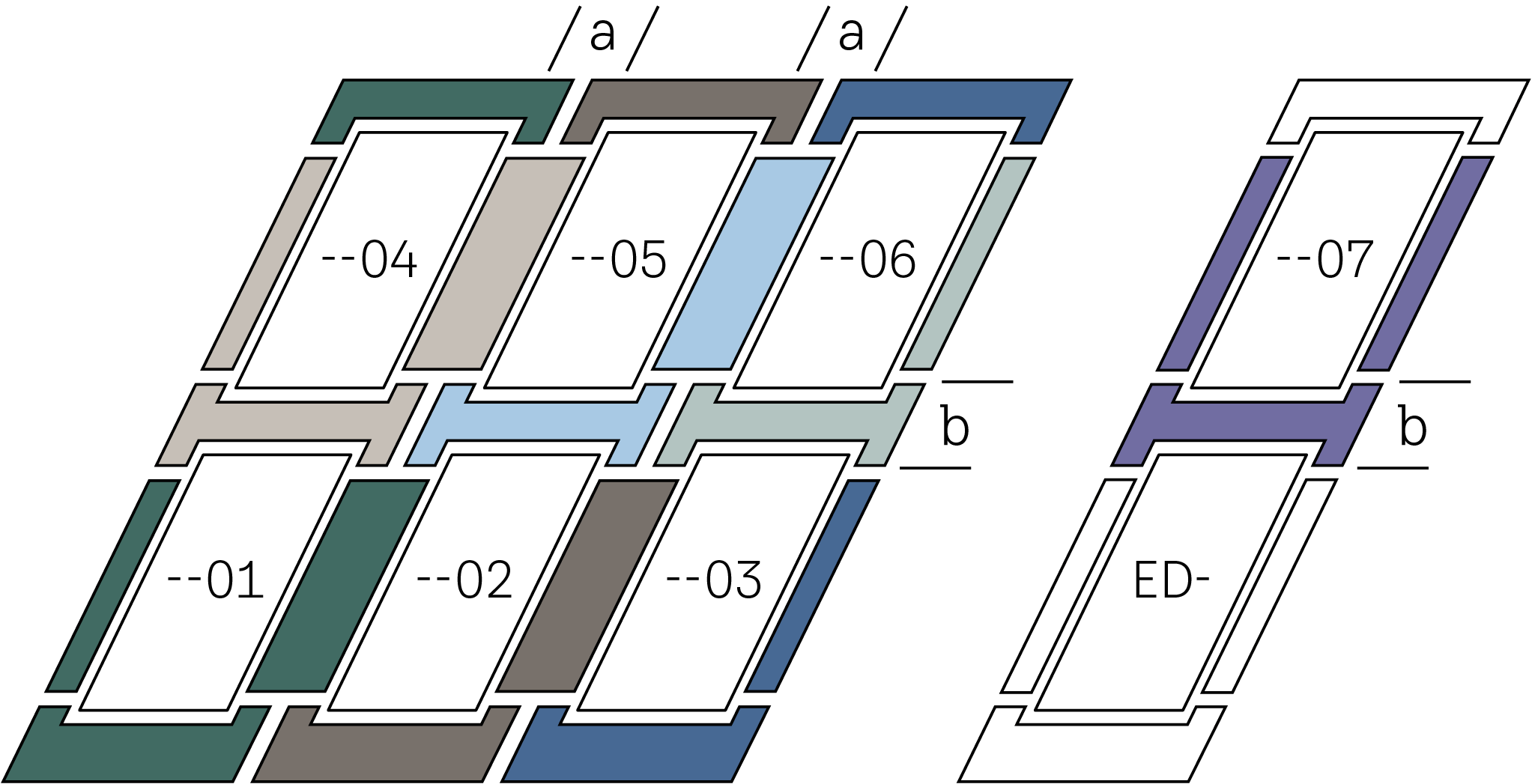

Systém se skládá ze 7 prvků, ze kterých si snadno vytvoříte požadovanou kombinaci.

Vzdálenost a):

  • EKW, EKL, EKS, EKE, EKQ: s nastavitelným středovým žlábkem umožňuje přizpůsobení v rozmezí 100–160 mm (M)
  • EKT, EKP, EKB, EKN, EKJ: 100 mm (E)
  • Jiné rámové vzdálenosti mezi 60 a 400 mm lze objednat zvlášť.

Vzdálenost b):

  • Standardní rámová vzdálenost 100 mm (E)
  • Při instalaci venkovní rolety je potřeba dodržet rámovou vzdálenost 250 mm (J)

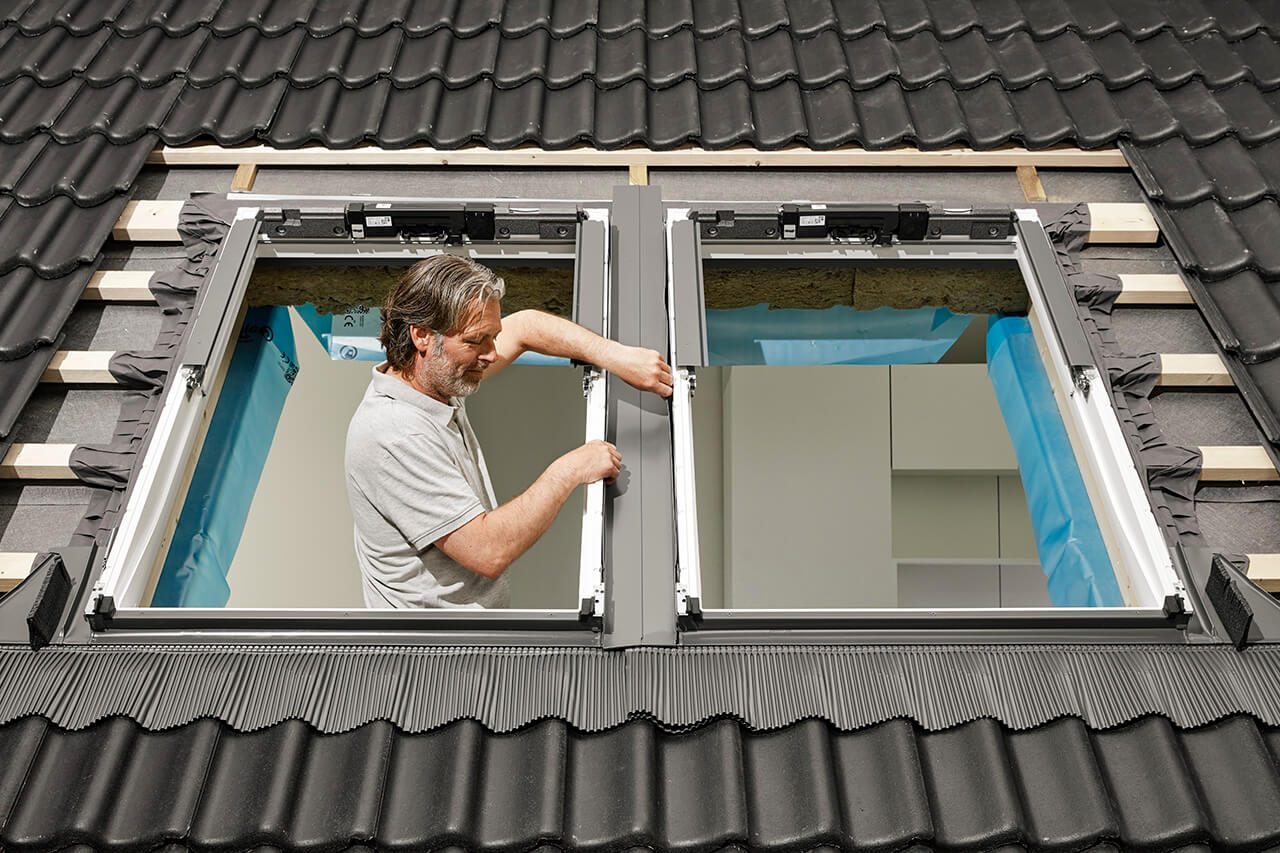

Nastavitelný středový žlábek VELUX

Inovativní a patentované řešení dělá instalaci sestav střešních oken ještě jednodušší.

Středový žlábek lze nastavit pro rámové vzdálenosti od 100 do 160 mm (vzdálenost M), takže bude vždycky odpovídat skutečné vzdálenosti krokví.

Nastavitelný středový žlábek VELUX je součástí instalačního řešení VELUX Energy. Při objednávce hledejte písmeno M na konci kódu produktu - to znamená, že nastavitelný středový žlábek, hydroizolační sada a zateplovací sada jsou součástí.
Příklad kódu pro dvojici oken: EKW MK06 2021M.

Dostuné rozměry rámů pro samostatnou montáž

Velikostní kód:
Rozměr rámu v cm: 		CK02
55×78 		CK04
55×98 		CK06
55×118 		FK04
66×98 		FK06
66×118 		FK08
66×140 		MK04
78×98 		MK06
78×118 		MK08
78×140 		MK10
78×160 		PK06
94×118 		PK08
94×140 		PK10
94×160 		SK06
114×118 		SK08
114×140 		UK08
134×140

Standardní úrověň montáže

Samostatná montáž – zateplené lemování Energy (obsahuje zateplovací rám BDX, hydroizolační fólii BFX a drenážní žlábek)
EDW 2000, EDS 2000,
EDT 2000, EDQ 2000L 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Samostatná montáž – nezateplené lemování Basic (obsahuje hydroizolační fólii BFX a drenážní žlábek)
EDW 1000, EDS 1000,
EDT 1000, EDQ 1000L 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Samostatná montáž – řešení Energy+
cenově zvýhodněný balíček zatepleného lemování Energy s parotěsnou fólií BBX chránící střechu před kondenzací vlhkosti.
EDW S00W01,
EDS S00S01, EDT S00T01,
EDQ S00Q02 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Zapuštěná úroveň montáže

Samostatná montáž – zateplené lemování Energy (obsahuje zateplovací rám BDX, hydroizolační fólii BFX a drenážní žlábek)
EDJ 2000 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Samostatná montáž – nezateplené lemování Basic (obsahuje hydroizolační fólii BFX a drenážní žlábek)
EDJ 1000 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Výměna oken – samostatná montáž
EW 6000F, EL 6000F
Zateplení v balení 		✓ ✓ ✓ ✓ ✓ – ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EW 1000,
EL 1000 		✓ ✓ – ✓ ✓ – ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Dodatečné oplechování – potřebné při montáži okna bez standardního lemování
ZWC
2000T
Oplechování okna se zateplením 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Parotěsná fólie
BBX 0000 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Dostuné rozměry rámů pro montáž v sestavě

Velikostní kód:
Rozměr rámu v cm: 		CK02
55×78 		CK04
55×98 		CK06
55×118 		FK04
66×98 		FK06
66×118 		FK08
66×140 		MK04
78×98 		MK06
78×118 		MK08
78×140 		MK10
78×160 		PK06
94×118 		PK08
94×140 		PK10
94×160 		SK06
114×118 		SK08
114×140 		UK08
134×140

Standardní úrověň montáže

Montáž v sestavě – lemování pro dvě střešní okna vedle sebe
Montáž v sestavě – lemování pro dvě střešní okna vedle sebe se zachováním středové krokve
EKW/EKS
2001M/2002M/2003M 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EKT
2001M/2002M/2003M 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EKQ
2001M/2002M/2003M 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Montáž v sestavě – lemování pro dvě střešní okna vedle sebe se zachováním středové krokve
EKW 2021M, EKS 2021M
 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EKW 1021M
 ✓ ✓ – – ✓ ✓ ✓ ✓ ✓ – ✓ ✓ ✓ ✓ ✓ ✓

Montáž v sestavě – lemování pro dvě střešní okna vedle sebe bez středové krokve (Instalační set DUO)
EBW 4021B2,
EBW 4021B3*
 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EBS 4021B2,
EBS 4021B3*
 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EKW 4021E2,
EKW 4021E3*
 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EKS 4021E2,
EKS 4021E3*
 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Zapuštěná úroveň montáže

Montáž v sestavě – lemování pro dvě střešní okna vedle sebe
EKJ (2001M, 2002M,
2003M) 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Montáž v sestavě – lemování pro dvě střešní okna vedle sebe bez středové krokve (Instalační set DUO)
STEJNĚ JAKO INSTALAČNÍ SET DUO VÝŠE (NAPŘ. EBW 4021B2)
EDJ 1000 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Výměna oken – samostatná montáž
EW 6000F, EL 6000F
Zateplení v balení 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
EW 1000,
EL 1000 		✓ ✓ – ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Dodatečné oplechování – potřebné při montáži okna bez standardního lemování
ZWC
2000T
Oplechování okna se zateplením 		✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓

Parotěsná fólie
BBX 0000 ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓
