Terče pod dlažbu
Plastové terče, gumové terče, výškově stavitelné podložky New Maxi
Značka: BEST
TECHNICKÁ SPECIFIKACE
Plastové terče
- nálitky pro přesné usazení dlažby
- řada doplňkůl pro vytovření vodorovné plochy i na šikmém podkladu
- snadné dělení terčů v případě potřeby
Gumové terče
- pryžové terče s nálitky pro přesné usazení dlažby, ve standardním i malém provedení
- doplněné vyrovnávacími podložkami pro překonání nerovností až do výšky 18 mm
- snadné dělení terčů v případě potřeby

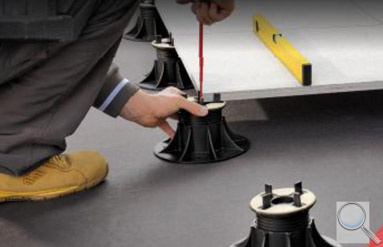

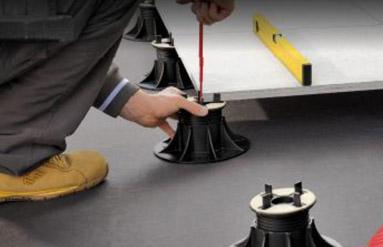

Výškově stavitelné podložky New Maxi
- nálitky pro přesné usazení dlažby
- stabilní základová patka o ploše 320 cm²
- pevné hlavy opatřené protiskluzovou a protihlukovou gumou (výška nastavitelná od 25 do 270 mm)
| název | materiál |
výška (mm) |
rozměry (mm) |
poznámka |
|---|---|---|---|---|
| plastové terče | ||||
| základní podložka | plast | 15 | ø 147 | lze doplnit 4 plastovými kloubky o průměru 42 mm; 3mm nálisek pro vymezení spáry |
| roznášecí terč | plast | 3 | ø 147 | rovný terč pro ochranu izolace (kombinuje se ze základní podložkou) |
| meziterč | plast | 6 | ø 147 | rovný, pro vyrovnání výrazných rozdílů dlážděné plochy |
| kónický terč | plast | 3/11 | ø 147 | pro vyrovnání sklonu dlážděné plochy |
| kloubek podložky | plast | - | ø 42 | vyvažovací prvky v případě nerovnosti podkladu; eliminují klapání dlažby; kloubky a destičky nelze vzájemně kombinovat |
| vyrovnávací podložka | plast | 2 | 52 x 52 | |
| gumové terče | ||||
| základní podložka | pryž | 10 | ø 148 | ø středu 30 mm; 6mm nálisek pro vymezení spáry |
| vyrovnávací podložka | pryž | 3 | ø 148 | ø středu 30 mm; maximální výška použití vyrovnávacích destiček = 18 mm |
| vyrovnávací podložka | pryž | 5 | ø 148 | ø středu 30 mm; maximální výška použití vyrovnávacích destiček = 18 mm |
| základní podložka malá | pryž | 8 | ø 110 | vymezující spáry 3, 4 nebo 5 mm |
| výškově stavitelné podložky NEW MAXI s pevnou hlavou | ||||
| typ NM1 | plast | 25-40 | ø 203 | výškově nastavitelné podložky s nosností přes 1200 kg, výškové nastavení se provádí pomocí regulačního klíče na již hotové podlaze |
| typ NM2 | plast | 40-70 | ø 203 | |
| typ NM3 | plast | 60-100 | ø 203 | |
| typ NM4 | plast | 90-160 | ø 203 | |
| typ NM5 | plast | 150-270 | ø 203 | |
| vyrovnávací podložka | pryž | 2 | ø 110 | protihlukové a protiskluzové vyrovnávací podložky |
| vyrovnávací podložka | pryž | 3 | ø 110 | |
| regulační klíč | kov | - | - |
speciální klíč pro regulaci výšky |
| distanční mezerníky | ||||
| distanční mezerníky 3 | plast | 47 x 19 x 3 mm | mezerníky vymezující spáry o šířce 3 mm | |
| distanční mezerníky 5 | plast | 47 x 19 x 5 mm | mezerníky vymezující spáry o šířce 5 mm | |
| distanční mezerníky 7 | plast | - | mezerníky vymezující spáry o šířce 7 mm | |
KE STAŽENÍ

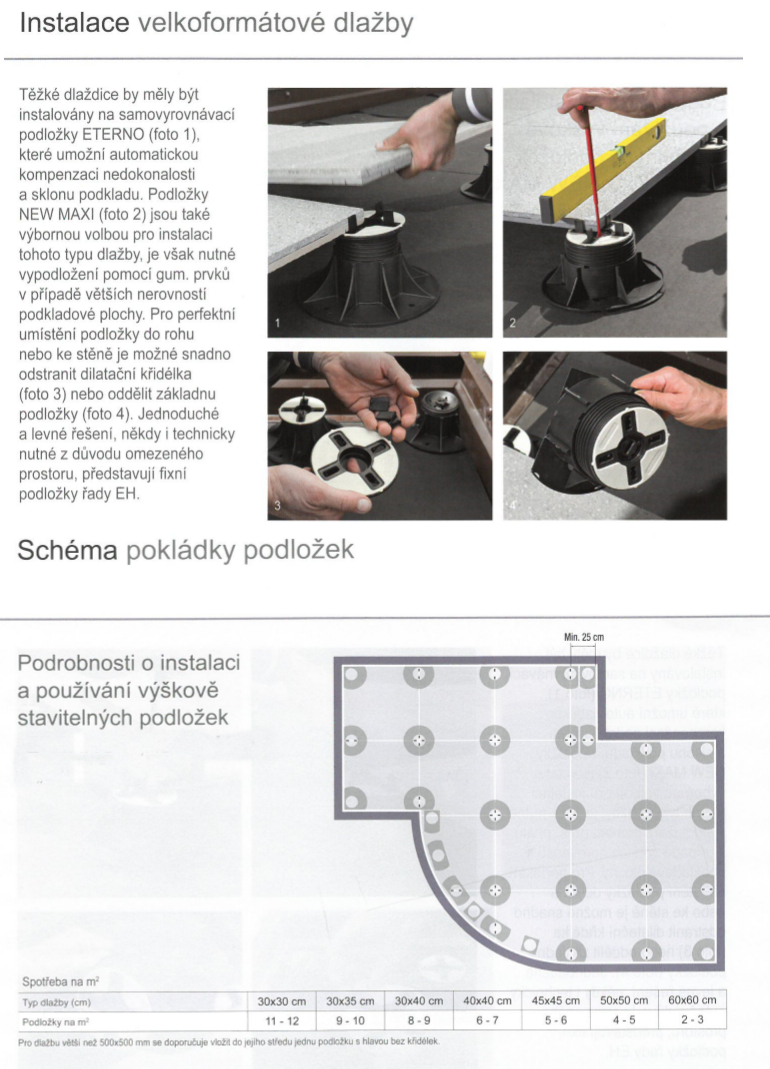

Návod na použití a montáž dlažby BEST na podložky NEW MAXI
