SCHIEDEL KERASTAR – nerezový komín s keramickým srdcem

Univerzální třívrstvý systém s nerezovým pláštěm a vnitřní keramickou vložkou.

SCHIEDEL KERASTAR – nerezový komín s keramickým srdcem obr. 1

Značka: Schiedel

Vysoce kvalitní třívrstvý komínový systém s tenkostěnnou izostatickou keramickou vnitřní vložkou, tepelnou izolací a vnějším nerezovým pláštěm. Vnitřní vložky se vyznačují vysokou odolností vůči teplotním změnám a dalšími vysokými technickými přednostmi.

Systém je univerzálně použitelný pro odvod spalin od běžných spotřebičů na všechny druhy paliv. Je odolný vůči vlhkosti i při vyhoření. Je použitelný jak v novostavbách, tak i při dodatečné stavbě komínu nebo při rekonstrukci.

Systém je vhodný pro interiérové i exteriérové použití, kde může být i výrazným architektonickým prvkem.

Rozměry a hmotnosti
Vnitřní Ø Vnější Ø kg/m
140 272,4 20
160 294,4 22
180 314,4 24
200 338,4 27,5
250 391,4 30
* 300 450,3 41,6
* 400 550,3 55,70

* Na objednávku

Výhody

Unikátní spojení keramiky a nerezové oceli v lehkém komínovém systému. Průběžná vnitřní tenkostěnná keramická vložka, 60 mm kvalitní tepelná izolace v kombinaci s nerezovým pláštěm.

Systém je univerzálně použitelný pro odvod spalin od běžných spotřebičů na všechny druhy paliv. Je odolný vůči vlhkosti i při vyhoření.

Tenkostěnná keramická vložka

U systému Schiedel KeraStar se používají  keramické tenkostěnné  vložky, které se vyznačují mimořádnou těsností a tvarovou přesností. Hrdlové spojení keramických vložek společně s originální spárovací hmotou zajišťuje absolutní těsnost systému. Tenkostěnná keramická vložka je odolná při teplotních změnách, bezpečně odolává kyselinám a korozi. Napojení spotřebičů se provádí pomocí celokeramických tvarových T-kusů.

Komínový systém Schiedel Kerastar představuje konstrukčně jedinečný systém, který byl vyvinut jako univerzální systém pro všechny typy spotřebičů pracujících v podtlaku a pro všechny druhy paliv, pro nízké i vysoké teploty.

Odolnost vnitřní tenkostěnné keramické vložky umožňuje nasadit tento lehký systém i v případech, kdy nelze použít kovové materiály. Typickým případem může být odvod spalin od spotřebičů, umístěných v prostorách, kde se nacházejí nebo používají chemické látky jako jsou různé sloučeniny chlóru nebo jiných halogenů. Totéž platí pro odvod spalin od spotřebičů na pelety.

Díky vnitřní keramické vložce je i zde deklarována stejná životnost jako u všech keramických komínových systémů Schiedel a standardně poskytována záruka 30 let.

Vnitřní keramická vložka garantuje ty nejvyšší vlastnosti při provozním zatížení. Odolnost vůči teplotním změnám, kyselinovzdornost a odolnost vůči korozi.

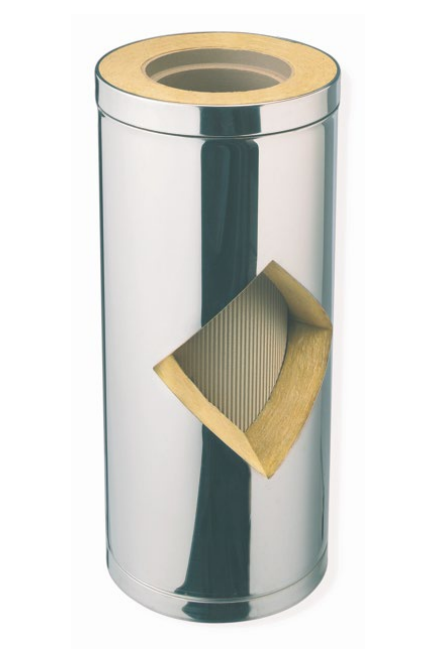

Prvek systému KeraStar

Shiedel - prvek systému KERASTAR

Dokonalý vzhled zajišťuje vnější nerezový plášť z oceli 1.4301 s vysoce leštěným povrchem. Uplatnění najde jako výrazný architektonický prvek v interiéru i exteriéru.

Průběžná tepelná izolace z vysoce kvalitních minerálních vláken tloušťky 60 mm po celé výšce komína vylučuje vznik tepelných mostů při průchodu tepelně izolační vrstvou v obálce budovy.

Všechny díly systému se vyznačují nízkou hmotností, systém může být montován přímo na nosnou stěnu bez nutnosti základu. Díky své nízké hmotnosti je systém vhodný také pro dodatečnou stavbu komína například pro odvod spalin od krbů v rodinných domcích.

Prvky systému

Schiedel STABIL - skladba systému
Systémové díly

1a. Dno s odvodem kondenzátu a podpěrou
1b. Výškově přestavitelná stolička
1c. Výškově přestavitelné dno s odvodem kondenzátu a podpěrou
2a. Dno s odvodem kondenzátu
2b. Patní konzola
2c. Dno s odvodem kondenzátu na konzole
3a/b. Kruhový čistící díl
4a. Sopouch 90°
4b. Kryt sopouchu
4c. Sopouch 45°
5a. Komínový díl 665 mm
5b. Komínový díl 330 mm
5c. Komínový díl 165 mm
6a. Lůžko 50
6b. Lůžko s možností prodloužení 60
6c. Prodlužovací nástěnná konzole
7. Krokvový držák
8a. Krycí hlava
8b. Krycí hlava s protidešťovým krytem
8c. Protidešťový kryt
10a. Průchod střechou 0°
10b. Průchod střechou 3° – 15°
10c. Průchod střechou 16° – 25°
10d. Průchod střechou 26° – 35°
10e. Průchod střechou 36° – 45°
11. Protidešťová manžeta
12a. Rozeta DW
12b. Rozeta EW
14. Kotvící objímka


Skladba systému

Schiedel STABIL - skladba systému (obr. 2)

1. Kónické vyústění
2. Běžná komínová vložka
3. Spona
4. Napojení kouřovodu 90°
5. Komínová dvířka
6. Dno s odvodem kondenzátu

Schématický montážní návod Schiedel KERASTAR

Vlastnosti a varianty

Vlastnost Varianta
Kategorie Nerezové komínové systémy
Zatřídění T400 N1 W 3 G50, T200 N1 W 2 O30
Druh provozu Podtlak
Paliva Plyn, Olej, Pevná paliva
Provozní teplota 400 °C
Vnitřní vložka Tenkostěnná keramická
Komínový plášť Nerezová ocel 1.4301, Tloušťka 0,4 mm, leštěná
Tepelná izolace Minerální 60 mm
Tepelný odpor pláště R85 m² K/W
